YZB2 BXJ51 系列防爆接线箱

产品 编号 规格型号 端子 进线口 出线口 外型及安装尺寸 螺纹 数量 开孔 螺纹 数量 开孔 L l 1 B H H 1 H 2 YZB2-13 BXJ51-10-9A 9 G1 1 φ20 G3/4 3 φ15 310 75 123 313 240 125 YZB2-14 BXJ51-10-9B 9 G1 1 φ20 G1/2 4 φ13 310 62 123 306 240 125

序号	规格型号	图标	型号	螺纹规格	备注
1	一通平盖接线盒		AH-1-□	G1/2 G3/4 G1 G11/4 G11/2 G2	方框“□”内填写螺纹规格，此规格表示所有进出线口的规格全部相同，若进出线口的规格不同或需要其它规格的螺纹时，请在订货时注明。
2	直二通平盖接线盒		AH-2Ⅰ-□
3	直角二通平盖接线盒		AH-2Ⅱ-□
4	三通平盖接线盒		AH-3-□
5	四通平盖接线盒		AH-4-□
6	一通凸盖接线盒		AH-1D-□
7	直二通凸盖接线盒		AH-2ⅠD-□
8	直角二通凸盖接线盒		AH-2ⅡD-□
9	三通凸盖接线盒		AH-3D-□
10	四通凸盖接线盒		AH-4D-□

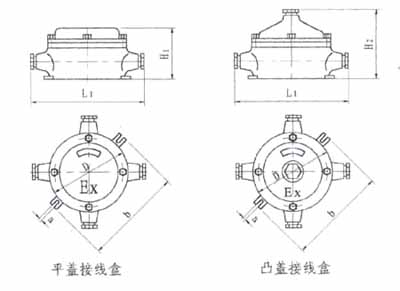

规格	L 1	H 1	H 2	a	b	D
G1/2	156	78	121	7	146	116
G3/4	160	78	123	7	146	116
G1	180	78	125	7	146	116
G11/4	188	90	152	7	146	116
G11/2	192	90	154	98	146	116
G2	220	106	196	9	180	136
